Aluminium-Abzweigkästen (Ex e)

Typ

Gilt für die Zonen 1,2,21,22

II 2 GD
Ex e IIC T* Gb
Ex tD A21
T6/T80 °C @ Ta +55 °C
T5/T95 °C @ Ta +55 °C

IP66
Aluminiumlegierung
Eine große Auswahl an Gehäusegrößen und -ausführungen
Ex e und Ex tD zertifiziert
Konfiguration nach Spezifikation möglich

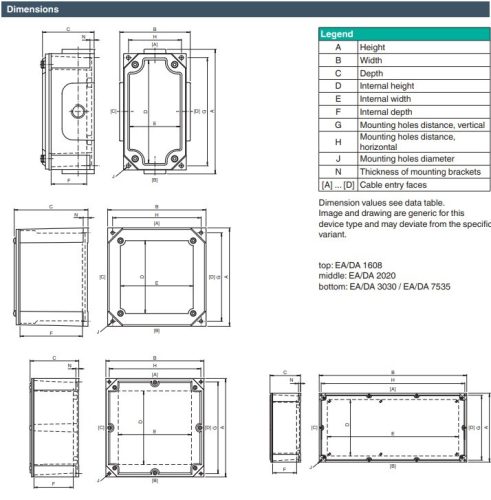

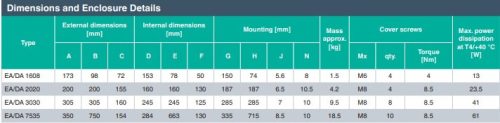

Abmessungen und Gehäusedetails

Typ	Außenmaße [mm]			Innenmaße [mm]			Größe [mm]
Typ	A	B	C	D	E	F	G	H	J	N
EA/DA 1608	173	98	72	153	78	50	150	74	5.6	8
EA/DA 2020	200	200	155	160	160	130	187	187	6,5	10.5
EA/DA 3030	305	305	160	245	245	125	285	285	7	10
EA/DA 7535	350	750	154	284	663	130	335	715	8.5	10

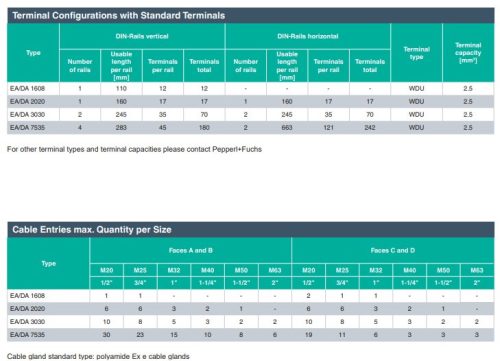

Kabeleinsätze

Typ	Seite A (oben) und B (unten)						Seiten C (rechts) und D (links)
Typ	M20	M25	M32	M40	M50	M63	M20	M25	M32	M40	M50	M63
EA/DA 1608	1	1	-	-	-	-	2	1	1	-	-	-
EA/DA 2020	6	6	3	2	1	-	6	6	3	2	1	-
EA/DA 3030	10	8	5	3	2	2	10	8	5	3	2	2
EA/DA 7535	30	23	15	10	8	6	19	11	6	3	3	3

Details

Details

Der CP601 Anschlusskasten aus Aluminium in Marinequalität ist die optimale Lösung für Verteileranwendungen in schweren Industrieumgebungen, sowohl im Innen- als auch im Außenbereich.
