Lichtwellenleiter (FO) Anschlussdose

Artikel-Nr.:
SR_TFO_31_31_09_B_0-S0002
Lichtwellenleiter (FO) Anschlussdose
Lichtwellenleiter (FO) Anschlussdose
Lichtwellenleiter (FO) Anschlussdose
Lichtwellenleiter (FO) Anschlussdose
Lichtwellenleiter (FO) Anschlussdose
Lichtwellenleiter (FO) Anschlussdose
Gilt für die Zonen 1,2,21,22
II 2 GD
Ex op pr IIC T* Gb
Ex tb IIIC T** °C Db
Ex tb IIIC T** °C Db
T5/T95 °C @ Ta +55 °C
T6/T80 °C @ Ta +40 °C

IP66
2 Spleißablagen, 12 Fusionsspleiße pro Ablage
Sicherer Schutz von Glasfaserkabelbindern in explosionsgefährdeten Bereichen
3 M20 Tüllen rechts für 6-12mm Kabel
3 M25 Tüllen rechts für 9-17mm Kabel
3 M20 linke Tüllen für 6-12mm Kabel
3 M25 linke Tüllen für 9-17mm Kabel
Edelstahl AISI 316L
Einschließlich externer Zugentlastungen

Befestigung: 4 Halterungen zur Wandbefestigung im Lieferumfang enthalten
Erdung: M6 interne/externe Messing vernickelte Erdungsschraube
M6 interne Edelstahl-Erdungsschraube mit dem Deckel verschweißt
M6 Erdungsschraube aus rostfreiem Stahl, mit dem Schrankkörper verschweißt

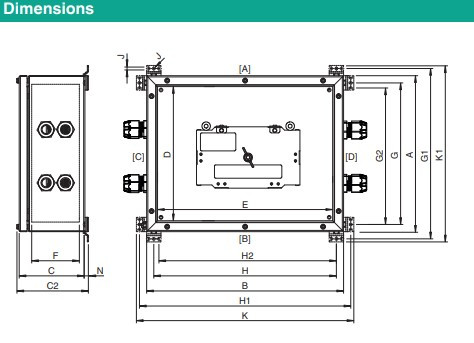

Abmessungen und Gehäusedetails

Außenmaße [mm]

Innenmaße [mm] Größe [mm]
A B C C2 K K1 D E F G G1 G2 H H1 H2 J N
310 310 87 101 360 360 256 256 51.5 275 345 262.5 275 345 262.5 7 8.5


Lichtwellenleiter-Montageplatte
Stück: 2
Größen: 142 mm x 92 mm x 8 mm
Anzahl der Fittings pro Tray: 12
Typ des Fittings: 60 mm mit wärmeschrumpfenden Spleißschützern
Lichtwellenleiter-Spleißschützer pro Tray: 2 wärmeschrumpfende Spleißschützer 60 mm, je 6 Spleiße
Lichtwellenleiter-Zugentlastung pro Tray: 2 für 12 Fasern mit 0,9 mm oder 1,1 mm Isolierung, abnehmbar
Mindestbiegeradius von Lichtwellenleitern: 35 mm
Betriebsfrequenzbereich: 10 ... 10000 MHz
Normen: DIN 47662 és Telecom-Normen
  • Beschreibung
Beschreibung

Die SR.TFO.* Serie ist eine Reihe von LWL-Abzweigdosen, die zum Schutz von LWL-Kabelverbindungen in explosionsgefährdeten Bereichen entwickelt wurden. Mit bis zu 8 Spleißen
sind die Kästen in einem robusten Edelstahlgehäuse untergebracht.
Die Spleißkästen entsprechen der DIN 47662 und den Telekom-Normen, jeder Kasten kann bis zu 12 Fusionsspleiße aufnehmen und kann optional
auf Wunsch mit einer Zugentlastung ausgestattet werden.
Die Gehäuse sind aus gewindegebürstetem Edelstahl AISI 316L gefertigt, der eine hervorragende Flecken- und Korrosionsbeständigkeit bietet. Alle
Gehäuse verfügen über eine 45°-Rücklaufflanschdichtung, die Wasser aus dem Dichtungsbereich ableitet und verhindert, dass sich bei geöffnetem Deckel Schmutz und Staub
im Gehäuse ansammeln.
Die widerstandsfähigen Materialien ermöglichen den Einsatz der Einbaudose bei Umgebungstemperaturen von -50°C bis +55°C.
Die LWL-Einbaudosen sind auch in weiteren Gehäusematerialien wie GFK erhältlich.
