Gilt für die Zonen 1,2,21,22

II 2 GD
Ex op pr IIC T* Gb
Ex tb IIIC T** °C Db
Ex tb IIIC T** °C Db
T5/T95 °C @ Ta +55 °C
T6/T80 °C @ Ta +40 °C

IP66
6 Spleißablagen, 12 Fusionsspleiße pro Ablage

Sicherer Schutz von Glasfaserkabelbindern in explosionsgefährdeten Bereichen

6 M20 rechtsseitige Blindstopfen
6 M25 rechtsseitige Tüllen für 9-17mm Kabel
6 M20 linkseitige Blindstopfen
6 M25 linke Tüllen für 9-17mm Kabel
AISI 316L Edelstahl
Einschließlich externer Zugentlastungen

Befestigung: 4 Halterungen für die Wandmontage im Lieferumfang enthalten

Erdung: M6 interne/externe Messing vernickelte Erdungsschraube

M6 interne Erdungsschraube aus rostfreiem Stahl mit dem Deckel verschweißt

M6 Erdungsschraube aus rostfreiem Stahl, mit dem Schrankkörper verschweißt

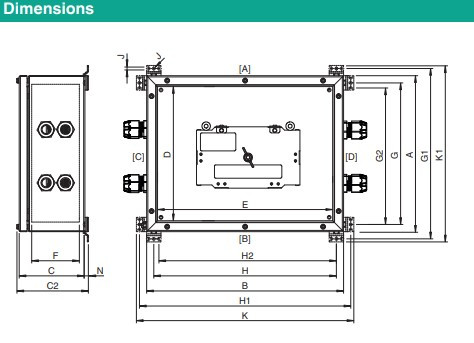

Abmessungen und Gehäusedetails

Außenmaße [mm]

Innenmaße [mm]

Größe [mm]

310

160

174

360

256

256

124.5

275

345

262.5

275

345

262.5

8.5

Lichtwellenleiter-Montageplatte
Stück: 6
Größen: 142 mm x 92 mm x 8 mm
Anzahl der Fittings pro Tray: 12
Typ des Fittings: 60 mm mit wärmeschrumpfenden Spleißschützern
Lichtwellenleiter-Spleißschützer pro Tray: 2 wärmeschrumpfende Spleißschützer 60 mm, je 6 Spleiße
Lichtwellenleiter-Zugentlastung pro Tray: 2 für 12 Fasern mit 0,9 mm oder 1,1 mm Isolierung, abnehmbar
Mindestbiegeradius von Lichtwellenleitern: 35 mm
Betriebsfrequenzbereich: 10 ... 10000 MHz
Normen: DIN 47662 és Telecom-Normen

Lichtwellenleiter (FO) Anschlussdose
